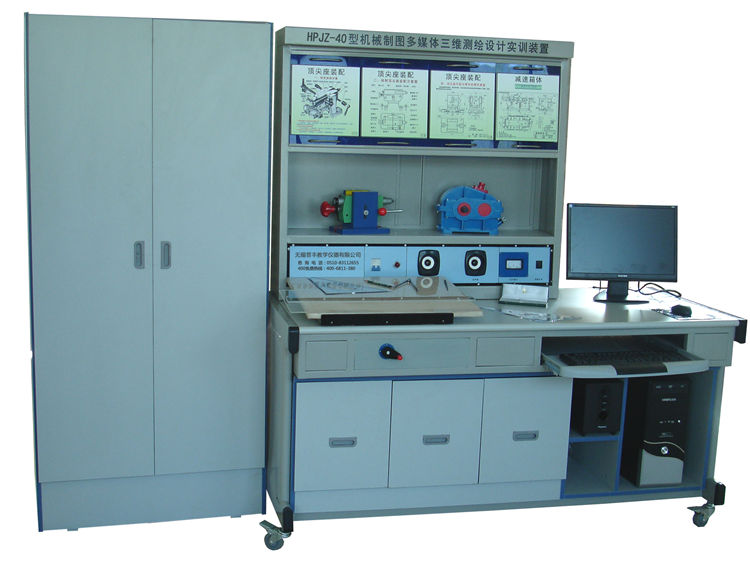

HPJZ-40机械制图多媒体测绘设计

　　一、概述

　　本公司首创研制开发，在国内处 地位的集设计、测绘、创新于一体的多媒体机械制图实训设备，适用于《技术制图》、《机械制图》、《工程制图》等课程。《机械制图》是高职高专机械类专业学生必修的一门专业技术基础课。本机械制图实训装置是培养学生正确识读和绘制机械图样，增强学生工程基础能力，实践性较强的应用型设备。

　　本实训装置本着“突出应用，服务于专业”为主旨，课程精化教学内容，完善教学手段，以培养学生识读和绘制工程图样能力为核心，在理论知识适度的基础上，突出实践教学环节。同时，借助于计算机图形学技术和多媒体技术，采用“惠普丰”机械制图多媒体软件用电脑演示三维动态模型，加强直观性教学，做到教学内容直观形象，,提高学习兴趣、降低学习难度。实训装置还采用绘图板来画图，制图板的上下升降采用螺旋手动任意控制;实训装置采用40件模型和40块模块板说明供学生使用;模型和模块板可随课程内容需要进行更换操作。

　　二、产品特点

　　1、实验台采用主电脑1台

　　2、利用“惠普丰”多媒体软件界面，用二维或三维动画生动演示模型、使学生实现理论与实际的紧密结合。

　　3、利用模块板文字图板说明文件，指导学生独立分析模型形状，培养看图识图分析能力。

　　4、利用实物模型让学生深入了解模型结构，增加学生设计与分析课程内容，培养学生的创新意识。

　　5、实验装置采用40件模型和40块模块板，各模块图文并茂，内容生动，方便学生参考学习。

　　6、本装置采用组件式结构，更换模块板和模型便捷，如需扩展功能或开发新实验，只需添加模块板和模型即可，永不淘汰。

　　三、本机械制图实训装置的任务

　　1、培养绘制工程图样的能力。

　　2、培养计算机绘制工程图样的能力。

　　3培养阅读工程图样的能力。

　　4、培养徒手绘画草图的能力。

　　5、培养对三维空间逻辑思维和形象思维能力。

　　四、实验台内容配置

　　五、主要技术参数

　　1、工作电源：单相220V交流电源。

　　2、结构：实验台为铁质钣金喷塑结构，坚固耐用。

　　3、工作环境：温度-100-+400C。

　　4、整机功耗：<1KW

　　5、实验台外形尺寸：1670×760×1800mm

　　6、实验柜尺寸：830×320×1800 mm

　　六、发货清单

　　1、电脑主机-----------------------------------------------------------------------------------------------------1台

　　2、19寸液晶显示器-------------------------------------------------------------------------------------------1台

　　3、键盘、鼠标----------------------------------------------------------------------------------------------各1个

　　4、制图模型----------------------------------------------------------------------------------------------------40件

　　5、模块板-------------------------------------------------------------------------------------------------------54块

　　6、实验桌--------------------------------------------------------------------------------------------------------1张

　　7、实验柜--------------------------------------------------------------------------------------------------------1台

　　8、模型陈列柜--------------------------------------------------------------------------------------------------1个

　　9、绘图板--------------------------------------------------------------------------------------------------------1块

　　10、绘图仪器---------------------------------------------------------------------------------------------------1盒

　　11、曲线板-------------------------------------------------------------------------------------------------------1个

　　12、三角板-------------------------------------------------------------------------------------------------------1个

　　13、丁字尺-------------------------------------------------------------------------------------------------------1个

　　14、三棱比例尺-------------------------------------------------------------------------------------------------1个

　　15、不锈钢多用擦图片---------------------------------------------------------------------------------------1个

　　16、多功能绘图模板------------------------------------------------------------------------------------------1个
